深溝玉軸受 さまざまな機械用途に不可欠なコンポーネントであり、摩擦を最小限に抑えてラジアル荷重とアキシアル荷重をサポートしながら、シャフトと車軸のスムーズな回転を可能にします。その多用途性と効率性により、自動車、航空宇宙、製造、ロボット工学などの幅広い業界で普及しています。
深溝玉軸受の構造と設計

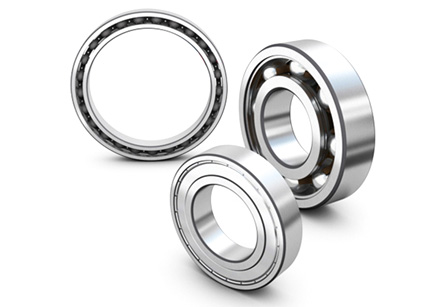

深溝玉軸受の構造
深溝玉軸受は、比較的シンプルでありながら非常に効果的な構造を備えており、さまざまな荷重や速度を効率的に処理できます。前述したように、外輪、内輪、転動体（玉）、保持器の 4 つの主要な部品で構成されています。
外輪
外輪は 2 つのリングのうち大きい方で、ベアリングの安定した外側境界を提供します。通常は鋼製ですが、特殊な用途に応じてステンレス鋼やその他の材料で作られる場合もあります。外輪はベアリングをハウジングまたは構造に取り付ける役割を果たし、内部コンポーネントの適切な位置合わせとサポートを確保します。通常、その内面には溝があり、転動体が移動するための軌道を形成します。
内輪
内側のリングは 2 つのリングのうち小さい方で、回転シャフトに取り付けられます。外輪と同様に、これも鋼製で、転動体の軌道の残りの半分を形成する内溝を備えています。通常、内輪とシャフトの間のはめ合いは緊密であり、ベアリングと回転部品の間の確実な接続が保証されます。
回転要素（ボール）
深溝玉軸受の転動体は鋼球です。これらのボールは、静止した外輪と回転する内輪の間の摩擦抵抗を軽減する役割を果たします。ボールの数、サイズ、材質は、特定のベアリングの設計とその意図される耐荷重能力によって異なります。転動体は円形に配置されており、内輪・外輪とも接触しスムーズに回転します。
ケージ（リテーナー）
保持器は保持器とも呼ばれ、転動体を所定の位置に保持し、転動体が互いに接触するのを防ぎます。この分離によりスムーズな動きが確保され、摩擦による損傷のリスクが軽減されます。ケージは通常、真鍮、鋼、またはプラスチックで作られており、その設計は用途の要件に応じて異なります。たとえば、高速アプリケーションでは、遠心力を最小限に抑えるために、質量が小さく、ボールとの接触が少ないケージが必要になる場合があります。
設計上の考慮事項
深溝玉軸受の設計は、さまざまな用途における性能と寿命にとって非常に重要です。エンジニアとメーカーは、設計プロセス中にいくつかの要素を慎重に検討します。
クリアランスとプリロード
のクリアランス
深溝玉軸受 無負荷時の転動体と内輪・外輪との間の隙間を指します。熱膨張に対応し、適切な動作条件を提供するには、適切な量のクリアランスが不可欠です。一方、予圧はベアリングに加えられる制御された軸方向の力であり、動作中に転動体が軌道との接触を維持するようにします。適切な予圧によりベアリングの剛性が強化され、特に高速用途でのパフォーマンスが向上します。
材料の選択
鋼は、深溝玉軸受のリングと転動体に最も一般的に使用される材料です。使用される鋼の特定のグレードと熱処理プロセスは、ベアリングの強度、耐久性、耐摩耗性に大きな影響を与える可能性があります。極端な温度、腐食環境、または特別な要件を伴う用途では、ステンレス鋼、セラミック、またはハイブリッドベアリング (鋼とセラミック要素の組み合わせ) などの代替材料が使用される場合があります。
潤滑
深溝玉軸受のスムーズな動作と寿命のためには、適切な潤滑が不可欠です。潤滑剤は摩擦を軽減し、熱を放散し、腐食や摩耗から保護します。一般的な潤滑オプションには、グリースとオイルが含まれます。潤滑剤の選択は、動作速度、温度、環境条件などの要因によって異なります。シールドベアリングは潤滑剤をベアリング内に保持しますが、オープンベアリングは外部潤滑を必要とします。

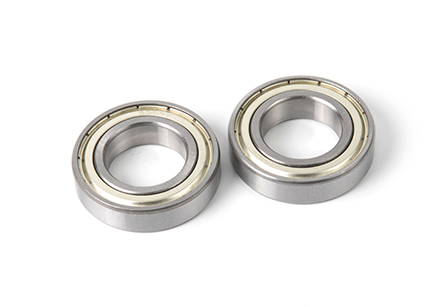

シールドとシール
ベアリングの内部コンポーネントを汚染物質から保護するために、
深溝玉軸受 シールドやシールを装備することができます。シールドは通常金属で作られ、ベアリングの側面を覆います。一方、シールはゴムまたはその他の材料で作られ、塵、水、その他の粒子の侵入を防ぐために完全に覆います。
ベアリングの公差と精度
ベアリングの公差と精度は、ベアリングの性能と信頼性を決定する上で重要な役割を果たします。より高精度のベアリングは、高速でのよりスムーズな回転が可能であり、精密機械や厳しい公差が必要な用途によく使用されます。
深溝玉軸受のメリットと用途
利点
深溝玉軸受には数多くの利点があり、幅広い産業用途で人気の選択肢となっています。
多用途性
深溝玉軸受の主な利点の 1 つは、その多用途性です。ラジアル荷重とアキシアル荷重の両方に耐えられるように設計されているため、幅広い用途に適しています。荷重が主にラジアルであってもアキシャルであっても、深溝玉軸受は効果的に荷重をサポートすることができ、設計とエンジニアリングに柔軟性をもたらします。
低摩擦
深溝玉軸受は、回転部品と固定部品の間の摩擦を最小限に抑えるように設計されています。転動体（ボール）の滑らかな回転によりエネルギーロスが大幅に低減され、省エネ型の軸受です。低摩擦は摩耗と発熱の低減にも貢献し、耐用年数が長くなり、全体的なパフォーマンスが向上します。
高速
深溝玉軸受は、特に適切な潤滑剤と材料を組み合わせた場合、高速で動作することができます。転動体の効率的な動きと摩擦の低減により、電気モーター、タービン、工作機械のスピンドルなどの高速用途の要求に耐えることができます。
低騒音・低振動
深溝玉軸受の設計は、動作中の騒音と振動レベルの低減に役立ちます。軌道内でのボールのスムーズな転がり運動により動作音が静かになり、これらのベアリングは家電製品や自動車部品など、騒音低減が不可欠な用途に適しています。
アプリケーション
深溝玉軸受は、その利点と多用途性により、幅広い業界で広く使用されています。一般的なアプリケーションには次のようなものがあります。
自動車産業
自動車産業では、深溝玉軸受はホイールハブ、トランスミッション、オルタネーター、スターター、ウォーターポンプ、エアコンシステムなどのさまざまなコンポーネントに採用されています。ラジアル荷重とアキシアル荷重の両方に対処できるため、さまざまな自動車用途に適しています。
産業機械
深溝玉軸受は、電動モーター、ポンプ、コンプレッサー、ギアボックス、コンベヤ システムなどの産業機械で広く使用されています。これらのベアリングはスムーズな回転運動を提供し、産業機器の効率的な機能を保証します。
家庭用器具
洗濯機、冷蔵庫、扇風機、掃除機などの家電製品では、深溝玉軸受が回転部品をサポートし、摩擦を低減するために使用されており、その結果、より静かでエネルギー効率の高い動作が実現します。
航空宇宙産業
航空宇宙産業は、航空機の着陸装置、エンジン部品、補助システム、制御機構などのさまざまな用途に深溝玉軸受を利用しています。ベアリングの高速機能とラジアル荷重とアキシアル荷重の両方を処理できる能力により、ベアリングは航空宇宙用途に最適です。
ロボット工学
ロボット工学やオートメーションでは、スムーズな関節の動きと正確な動作制御を実現するために、深溝玉軸受が不可欠です。低摩擦および高速機能は、ロボット システムの全体的なパフォーマンスと効率に貢献します。
医療機器
深溝玉軸受は、歯科用ハンドピース、手術器具、画像装置などの医療機器にも使用されています。精度と安全性が最優先される医療現場では、その信頼性とスムーズな動作が極めて重要です。
再生可能エネルギー
再生可能エネルギー分野では、深溝玉軸受は風力タービンや太陽追尾システムに使用されています。これらのシステムの回転コンポーネントをサポートすることで、風力や太陽エネルギーを電力に変換するのに役立ちます。
